　　管道过滤器，液压术语，是液压系统中用于管路部分的过滤器。管道过滤器是管道输送过程中涉及到的过滤器。分类为：手动型、半自动型以及全自动型。

　　(一) 组成

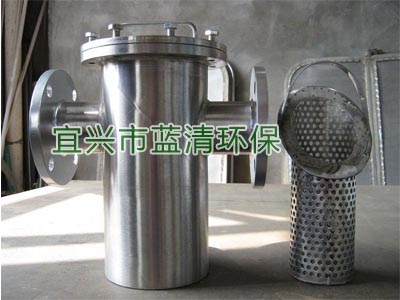

　　管道过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

　　(二 ) 工作原理

　　当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。

　　(三) 适用范围

　　管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点，其主要适用的物料有：

　　1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。

　　2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

　　3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。

　　4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。

　　(四 ) 使用方法

　　a：手动控制：

　　将手动/自动选择开关旋转至手动位置，见图8，电机和水力控制阀接通电源，水力控制阀打开，开始排污。选择开关旋转至自动位置，进入自动状态。

　　手动控制状态是检查电机和水力控制阀能否正常工作的手段，如果在手动控制状态不能正常排污自动控制状态也不会正常工作。

　　b：自动控制：

　　将手动/自动选择开关旋转至自动位置，首先设定过滤时间和排污时间定时器。定时器的下排数码管显示设定值，上排数码管显示计时值。

　　定时器设定方法：按一下位选键，下排第一个数码管闪烁，用增加键调整数值，调整好再按一下位选键，第二个数码管闪烁，用增加键调整数值，依次类推。设定好时间，数码管继续闪烁8秒，8秒后数值存入内存，且掉电不丢失。调整好数值后，按一下启动键，开始计时。如果机器断电，下一次上电，定时器自动启动，按照设定时间进行计时。

　　过滤时间以分为单位，******到9999分钟;排污时间以秒为单位，******时间到99.99秒。机器上电，用选择开关进入自动状态，首先进行过滤，过滤时间定时器开始计时，同时压差开关也将实际压差与设定压差进行比较，如果设定的过滤时间到了，而压差没有到，机器也打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时;当排污时间到，关闭排污阀，停止清洗排污，排污时间停止计时，过滤时间开始计时，进入下一个循环，如果设定的过滤时间没到，而压差到了，机器打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时;当排污时间到，关闭排污阀，停止清洗排污，排污时间停止计时，过滤时间开始计时，如此循环往复。

　　(五) 过滤器选型原则

　　1、进出口通径：

　　原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

　　2、公称压力：

　　按照过滤管路可能出现的最高压力确定过滤器的压力等级。

　　3、孔目数的选择：

　　主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

　　4、过滤器材质：

　　过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

　　5、过滤器阻力损失计算

　　水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

　　特点

　　1、设计结构简单。

　　2、反清洗时间短，流量，压力损失小。

　　3、控制系统智能化(PLC、PAC)控制，自动化程度高。

　　4、设备可与中央控制系统连接。

　　5、高精度过滤，出水水质稳定。

　　6、滤网终身使用，无需更换。

　　7、使用寿命长。

　　8、可适用于不同原水水质和用水要求。

　　9、易损件少，无耗材，运行费用低，操作管理简单。

　　性能

　　该过滤采用优质不锈钢制造，内筒为不锈钢薄板冲孔成形滤筒，紧配丝网结构，活节连接，拆卸清洗方便，适用于啤酒、CIP清洗液的过滤，可根据用户实际使用情况，选用20-100目不锈钢丝网配套。

　　管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
