PAM自动加药装置

AddTime:2017/8/30 16:57:29

本公司声明:
所有转载此文稿的单位和个人均属于违法行为,本公司保留追究其法律责任。
自行研制高科技环保产品    质就品

一、概述

PAM全自动加药装置又称PAM加药装置、三箱式全自动加药装置、三腔式全自动加药装置、助凝剂制备装置;引进德国的先进技术制造,该产品性能先进、外型美观、操作方便、自动化程度高。三箱一体连续制备、全自动运行、节省人工,投加量精确可调、避免浪费。保养简易、外观精美;同时可根据用户要求设计流程,也可根据用户需要定做特殊规格的产品。



二、设备组成

PAM全自动加药装置由:组合平台槽钢支架、三箱一体制备箱(配制箱、溶解箱、溶液储存箱),干粉投加机(料位计、振动电机、电加热)、螺旋输出机;自动配水系统,搅拌机、药液投加泵系统,就地电气控制系统等组成,按企业标准进行生产及制作。



三、设备描述

1、设备组合

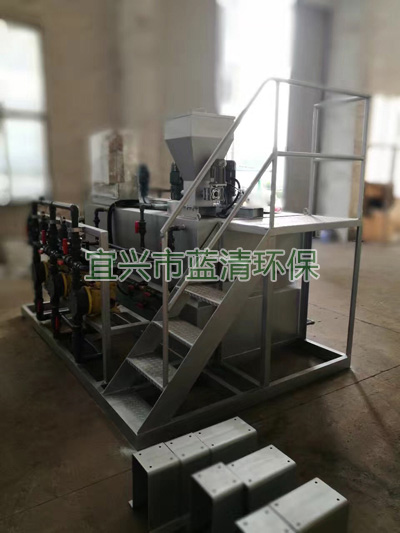

PAM全自动加药装置为撬装式整体设备,由槽钢做成支架将各部件有机组合成一体。其组成有:三箱式溶液箱、2台搅拌机、2台计量泵(螺杆泵)、管阀件、流量计、电磁阀、PAM干粉投加机、螺旋输送机、料位计、振动电机、电加热、、液位计、电器控制柜;

2、三箱一体

常用主体(箱体)材质为304不锈钢材料制成。三箱一体,即配制箱、溶解箱和溶液储存箱,每箱体设置放空管道及控制阀门、整体设置一处溢流管路。

在配制箱和溶解箱内安装搅拌机,搅拌轴和搅拌叶片部分为不锈钢材料。

3、干粉投加机

在配制箱上部安装有干粉投加机,该设备包括能精确投配所必需的部件:料斗(粉料储存仓)、料位计、振动电机、电加热器、螺旋输送机等。

料斗为不锈钢材料,容积满足班组一次性加粉料量。

螺旋输送机由手轮调速PV电机驱动,通过调速可改变药粉的投加量。其结构能保证在任何一种速度下都保持对干粉药剂的输送能力。输送机出口管上设有电加热装置,以防止出现药剂成团潮湿情况。料斗上装有间歇运行的振动电机与螺旋输送机同时运行。

混合器用于干粉药剂的预选湿润,并将精确的药量送入制备格中。该部件带有清冼装置,在调制装置工作前及进料机停止工作后进行清洗,避免药物聚成团状。

4、给水

自动给水系统由手动调节球阀、流量计、电磁阀等组成。手动调节球阀用以手动设定进水流量,流量计用以进水流量的计量显示;在溶液储存箱中安装液位控制器,保证溶液储存箱在最低和最高液位时,给水管上的电磁阀阀门自动工作,以保证溶液配制的连续性。

5、溶液投加泵组

溶液投加系统由溶液投加泵组、Y型过滤器、管阀件等组成。Y型过滤器用于过滤溶液中的悬浮物和颗粒状的杂质。投加泵将过滤后的溶液输送至投加药点。溶液投加泵二台,一用一备,交替运行。

6、电器控制柜

就地电器控制系统由PLC、接触器、控制按扭及指示灯等组成。整套系统自动运行时由PLC控制器控制以满足助凝剂的自动制备的要求。

PAM全自动加药装置在溶液储存箱低液位,缺少干料药物时,控制柜设置蜂鸣提醒功能。
